隨著經濟的快速發展，我國土工合成材料產品的類型、品種和數量逐漸增多，其應用范圍也越來越廣泛。為了促進土工合成材料產品的標準化、規范化，統一產品相關技術要求，保障產品及工程質量，中國鐵路總公司編制了《鐵路工程土工合成材料第6部分：排水材料》（Q/CR 549.6-2017）標準，并于2018年3月1日正式頒布實施。本文將為大家詳細介紹此標準，并附上正規鐵路工程排水材料檢測案例。

Q/CR 549.6-2017標準介紹

《鐵路工程土工合成材料第6部分：排水材料》標準的制定，旨在規范排水材料在鐵路路基工程中的應用，提高產品的應用技術水平，推廣排水材料在鐵路工程領域的應用。標準主要包括以下幾個方面的內容：

產品分類與命名：制定了排水材料的產品分類方法、命名格式、產品規格以及適用范圍。排水材料的命名格式為：排水材料代號+結構類型+芯材特征尺寸+芯材材質+通水量。例如，DRM/PD/3.5-PP-5表示復合排水帶芯材厚度為3.5mm，芯材材質為聚丙烯，平面通水量為5L/(m·min)。

技術要求：從外觀質量、原材料和技術性能指標等方面提出了明確要求。規定排水材料的芯材原料不應使用再生料，復合排水帶、復合排水網、復合波形排水墊、復合排水隔離墊、硬式透水管的外包濾材應使用無紡?fù)凉げ肌?/p>

檢驗方法：提出了一系列排水材料的檢驗方法，包括材料的外觀、單位面積質量、尺寸、平面通水量、覆土通水量、壓屈強度、刺破強力、直角撕裂強力、CBR頂破強力、環剛度、開孔率、低溫彎折、耐堿性、人工候化、蠕變比率、炭黑含量、濾材等效孔徑、垂直滲透系數等，并詳細規定了試驗原理、試樣的狀態調節和試驗的標準環境、試驗設備、試樣制備、試驗步驟以及計算方法。

檢驗規則：包括檢驗分類、出廠檢驗、型式檢驗、組批與抽樣、判定規則等。

標志、包裝、運輸和儲存：規定了排水材料的標志、包裝、運輸和儲存等方面的具體要求。

鐵路工程排水材料檢測機構（中鋼國檢）

中鋼集團鄭州金屬制品研究院股份有限公司/國家金屬制品質量監督檢驗中心（簡稱中鋼國檢）是鐵路工程排水材料檢測領域的重要機構。中鋼國檢是國家市場監督管理總局（原國家質檢總局）首批批準成立的第三方公正性技術檢驗機構，也是應急管理部（原國家安監總局）授權的國家安全生產甲級檢測檢驗機構。

中鋼國檢的檢測范圍廣泛，涵蓋金屬制品、工程原材料及構配件、礦用設備、公路工程、軌道交通、橋梁工程、隧道工程、人防工程、鋼結構工程、主體結構工程、通信鐵塔工程、地基基礎工程、環境工程等領域。目前授權檢測參數超過10000個，產品超過4000個，檢測用車160余臺，下設十多個個分子公司，擁有CAL、CMA、ILAC+CNAS、住建部5個專項（見證取樣、主體結構、地基基礎、鋼結構工程和城市橋梁）資質、交通部綜合甲級和橋隧專項檢測資質、交通部公路工程甲級和公路機電專項監理資質、安全生產甲級檢測資質、國鐵集團監督檢測機構、計量校準、司法鑒定、生態環境、特種設備檢驗檢測等多個資質。

鐵路工程防水材料檢測報告-案例

中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的鐵路工程防水材料檢測經驗，下面是某單位委托中鋼國檢做的毛細排水板檢測，客戶送檢了4平方米樣品，共委托了17項檢測項目指標，檢測依據Q/CR 549.6-2017，詳細內容如下：

工程部位：路基工程

樣品名稱：毛細排水板

規格型號：2.0mm

樣品數量：4㎡

代表數量：2400㎡

檢測標準依據：1.Q/CR 549.6-2017《鐵路工程土工合成材料 第 6 部分：排水材料》。

判定依據：1.Q/CR 549.6-2017《鐵路工程土工合成材料 第 6 部分：排水材料》；

2.設計要求。

檢測項目：1.厚度，2.人工候化：拉伸強度保持率：橫向，3.孔底板厚，4.外觀質量，5.人工候化：拉 伸強度保持率：縱向，6.耐堿性[飽和 Ca(OH)2溶液 23℃×168h]-斷裂伸長率-橫向，7.拉伸強度：縱向，8.拉伸強度：橫向，9.斷裂伸長率：縱向，10.斷裂伸長率： 橫向，11.平面通水量，12.刺破強力，13.直角撕裂強力：縱向，14.低溫彎折性，15. 耐堿性[飽和 Ca(OH)2溶液 23℃×168h]-拉伸強度-縱向，16.耐堿性[飽和 Ca(OH)2溶液 23℃×168h]-拉伸強度-橫向，17.耐堿性[飽和 Ca(OH)2 溶液 23℃×168h]-斷裂伸長率縱向。

主要儀器設備：1.微機控制電子萬能試驗機(檢 G013);2.通水量測試儀(檢 G530);3.氙燈老化試驗箱 (檢 G127);4.微機控制多工位電子萬能試驗機(檢 G024);5.低溫試驗箱(檢 G143)。

檢測項目結果：

檢測結論：送檢樣品所檢項目符合 Q/CR 549.6-2017 標準及設計要求。

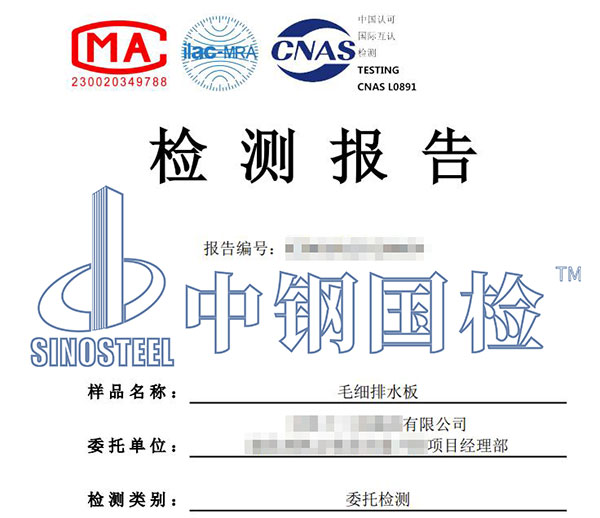

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的鐵路工程排水材料檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，Q/CR 549.7-2017標準為鐵路工程防水材料的質量評估提供了明確的依據和全面的方法。中鋼國檢是專業第三方檢測機構，提供鐵路工程排水材料全面檢測服務，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有鐵路工程排水材料或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。

　　以上《Q/CR 549.6-2017鐵路工程排水材料檢測標準》內容由中鋼國檢張工整理，檢測事宜請聯系工程師。
